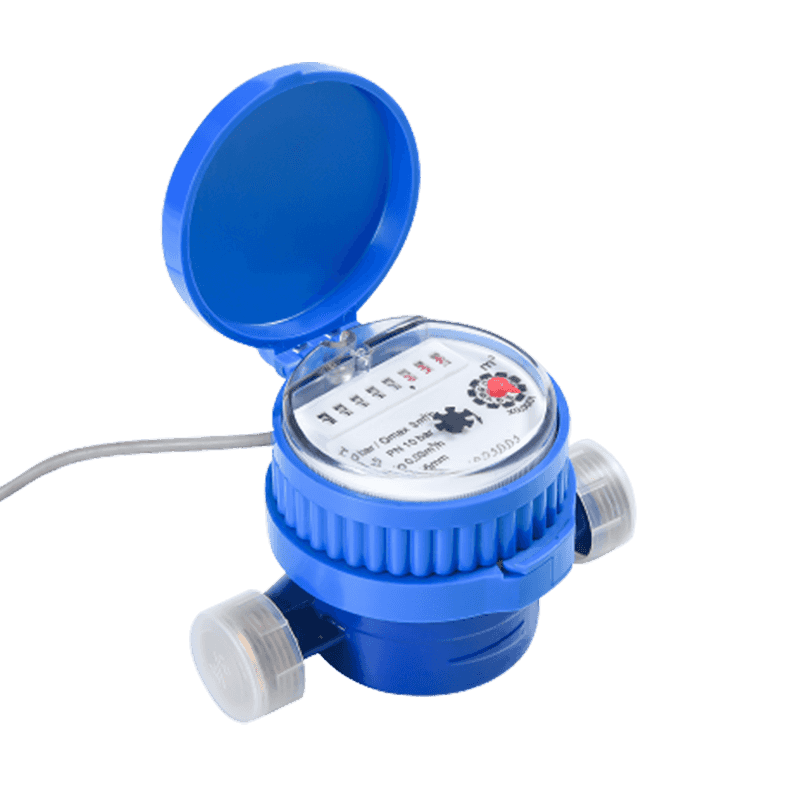

KM02-09
Ez a terméksorozat egy fotoelektromos közvetlen olvasási modult fogad el a vízfogyasztási adatok elolvasásához és egy speciális huzalon történő feltöltéséhez. Az egész rendszer a vízmérőből, a gyűjtőből és a menedzsment központból áll. Közvetlen olvasási funkció, nincs beépített akkumulátor, hosszú szolgálati élettartam, vízálló, antisztatikus, nedvességálló, porlasztó, anti-mágneses interferencia, opcionális vezérlőszelep, nagy vízálló szint.
Leírás
1. Jellemzők
Mágneses meghajtó szuper száraz típusú regisztrációval, hosszú távú tiszta leolvasással.
Anyag, vas, műanyag, sárgaréz, rozsdamentes
Nedvességálló, napfényes, fluktuációellenes, antisztatikus, anti-mágneses interferencia, fagyasztás elleni, IP68
A vízfogyasztás időben elolvasható vagy rögzíthető
Környezet: B, E1
Nulla tápegység, kivéve a vízfogyasztást
Könnyen hozzáadható és karbantartható vízmérők és gyűjtők
Non -visszaszerző szelep és szűrő az opcióhoz
Mágneses pajzs a külső mágnes védelme érdekében.
2. Elektronikus technika
| Működő feszültség | Üzemi hőmérséklet | Működő áram | Kibocsátás |
| DC9-15V (RS-485) | -10 ~ 45 ℃ | ≤9Ma | RS-485 |
3. fejvesztési görbe
4. Pontossági hiba görbe
5. Telepítési dimenzió
| Tétel nem | LXSGY-15 | |
| L | mm | 110 |
| H | mm | 80 |
| W | mm | 80 |
| Csatlakozási szál: | D (mm) | G3/4 " |
| szakszervezetek nélkül kg | 0,47 kg | |
6. Fő műszaki paraméter
| Modellszám | LXSGY-15 | Lxsgy-20 | LXSGY-25 | Lxsgy-32 | Lxsgy-40 | ||||||||||
| Névleges átmérő (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Arány q3/q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Túlterhelés áramlási sebessége (Q4) [M³/H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Állandó áramlási sebesség (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Átmeneti áramlási sebesség (Q2) [m³/H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Pontossági osztály: | 2 | ||||||||||||||
| Maximális megengedett hiba az alacsonyabb áramlási sebesség zónájához (MPEι) | ± 5% | ||||||||||||||
| Maximális megengedett hiba a felső áramlási sebesség zónájához (MPEμ) | ± 2% olyan víz esetén, amelynek hőmérséklete ≤30 ℃ ± 3% olyan víz esetén, amelynek hőmérséklete > 30 ℃ | ||||||||||||||
| Hőmérsékleti osztály | T30, T50 | ||||||||||||||
| Víznyomásórák | 10. térkép | ||||||||||||||
| Nyomásveszteség osztályok | △ P63 | ||||||||||||||
| Jelzi a tartományt [m³] | 99 999 | ||||||||||||||
| A Jelölje az eszközt [m³] | 0.00005 | ||||||||||||||
| Áramlási profilérzékenységi osztályok | U10 D5 | ||||||||||||||
| Orientációs korlátozás | Horizontal | ||||||||||||||
