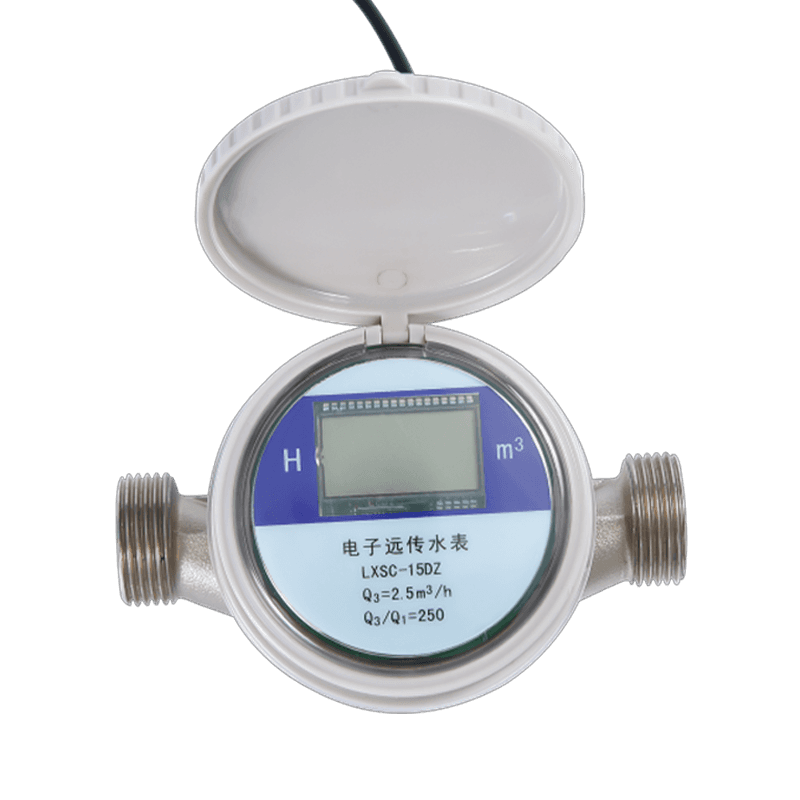

KM02-08
Ez a terméksorozat egy fotoelektromos közvetlen olvasási modult fogad el a vízfogyasztási adatok elolvasásához és egy speciális huzalon történő feltöltéséhez. Az egész rendszer vízmérőből, gyűjtőből és kezelési központból áll. Közvetlen leolvasási funkcióval rendelkezik, nincs beépített akkumulátor, hosszú élettartam, vízálló, antisztatikus, nedvességálló, antid-anti-mágneses interferencia, opcionális vezérlőszelep és nagy vízálló szint.
Leírás
1. Jellemzők
Egyes jet l digitális távoli vízmérő
Száraz típusú regiszter, mágneses meghajtó
Anyag, vas, műanyag, sárgaréz, rozsdamentes
Nedvességálló, napfényes, fluktuációellenes, antisztatikus, anti-mágneses interferencia, fagyasztás elleni, IP68
A vízfogyasztás időben elolvasható vagy rögzíthető
Környezet: B, E1
Nulla tápegység, kivéve a vízfogyasztást
Könnyen hozzáadható és karbantartható vízmérők és gyűjtők
2. Elektronikus technika
| Működő feszültség | Üzemi hőmérséklet | Működő áram | Kibocsátás |
| DC9-15V (RS-485) | 0 ℃ ~ 45 ℃ | ≤9Ma | RS-485 |
3. fejvesztési görbe
4. Pontossági hiba görbe
5. Telepítési dimenzió
| Tétel nem | LXSGY-15 | |
| L | mm | 110 |
| H | mm | 80 |
| W | mm | 70 |
| Csatlakozási szál: | D (mm) | G3/4 " |
| D (mm) | R1/2 | |
| szakszervezetek nélkül kg | 0.47 | |
6. Fő műszaki paraméter
| Modellszám | LXSGY-15 |
| Névleges átmérő (DN) [mm] | 15 |
| Arány q3/q1 | 250 |
| Túlterhelés áramlási sebessége (Q4) [M³/H] | 3.125 |
| Állandó áramlási sebesség (Q3) [m³/h] | 2.5 |
| Átmeneti áramlási sebesség (Q2) [m³/H] | 0.025 |
| Minimális áramlási sebesség (Q1) [M³/H] | 0.015 |
| Pontossági osztály | 2 |
| Maximális megengedett hiba az alacsonyabb áramlási sebesség zónájához (MPEι) | ± 5% |
| Maximális megengedett hiba A felső áramlási zóna (MPEμ) | ± 2% olyan víz esetén, amelynek hőmérséklete ≤30 ℃ ± 3% olyan víz esetén, amelynek hőmérséklete > 30 ℃ |
| Hőmérsékleti osztály | T30, T50 |
| Víznyomásórák: | 16. térkép |
| Nyomáscsökkentő osztályok: | △ P63 |
| Jelző tartomány [ | 99 999 |
| A Az eszköz jelzője [ | 0.00005 |
| Áramlási profilérzékenységi osztályok | U10 D5 |
| Orientációs korlátozás | VÍZSZINTES |
| Interfész és kommunikáció | M-BUS, RS485, LORAWAN, PULLE |
