KM01-08

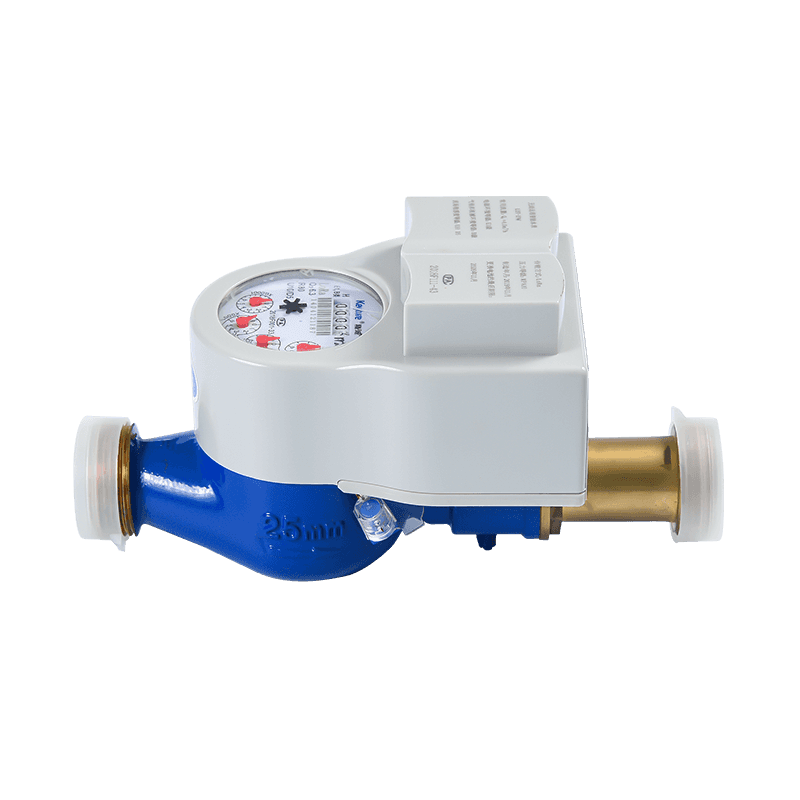

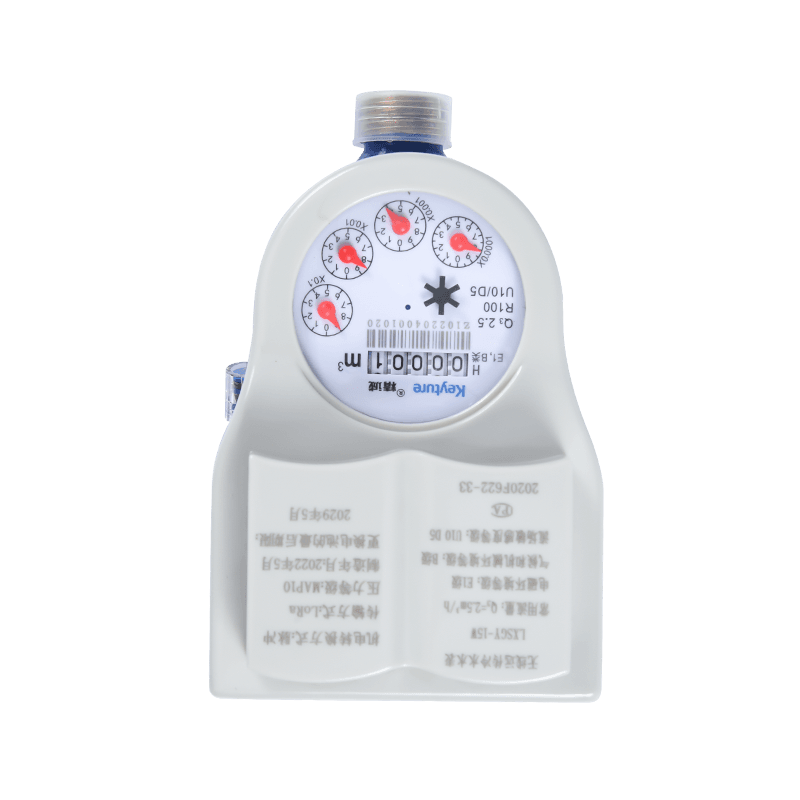

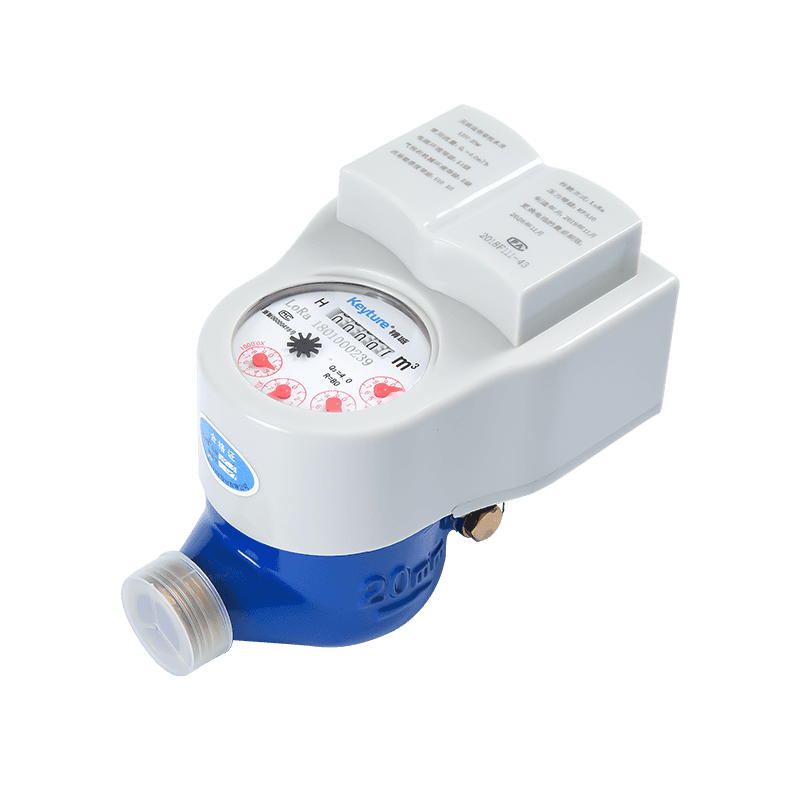

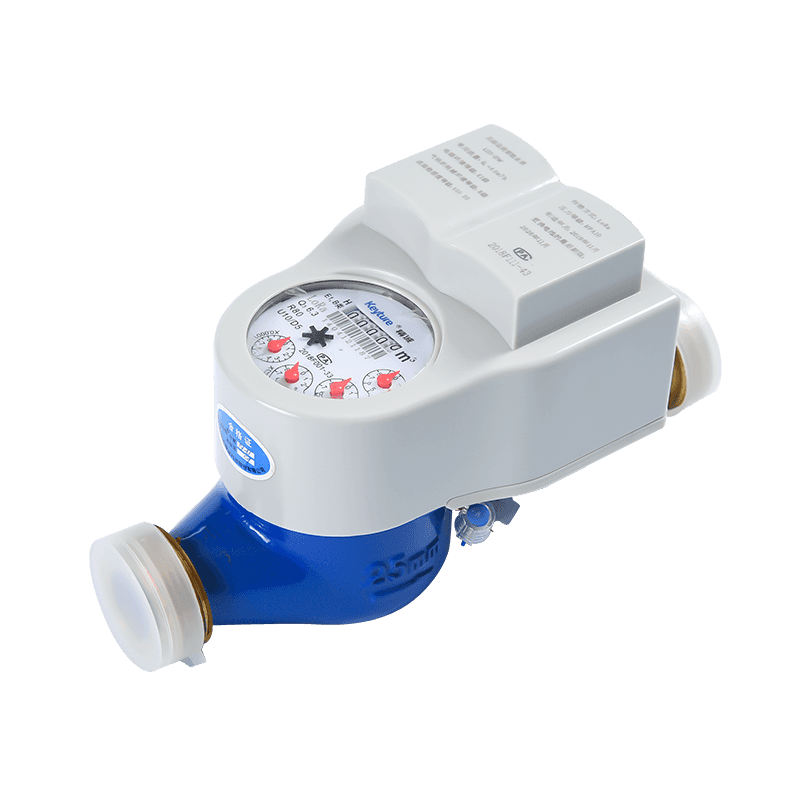

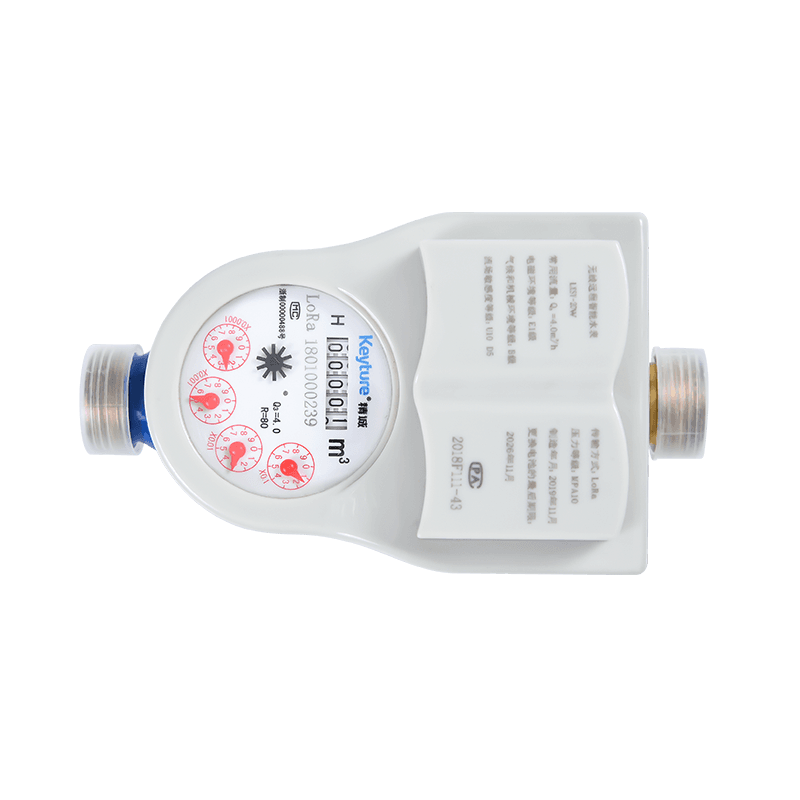

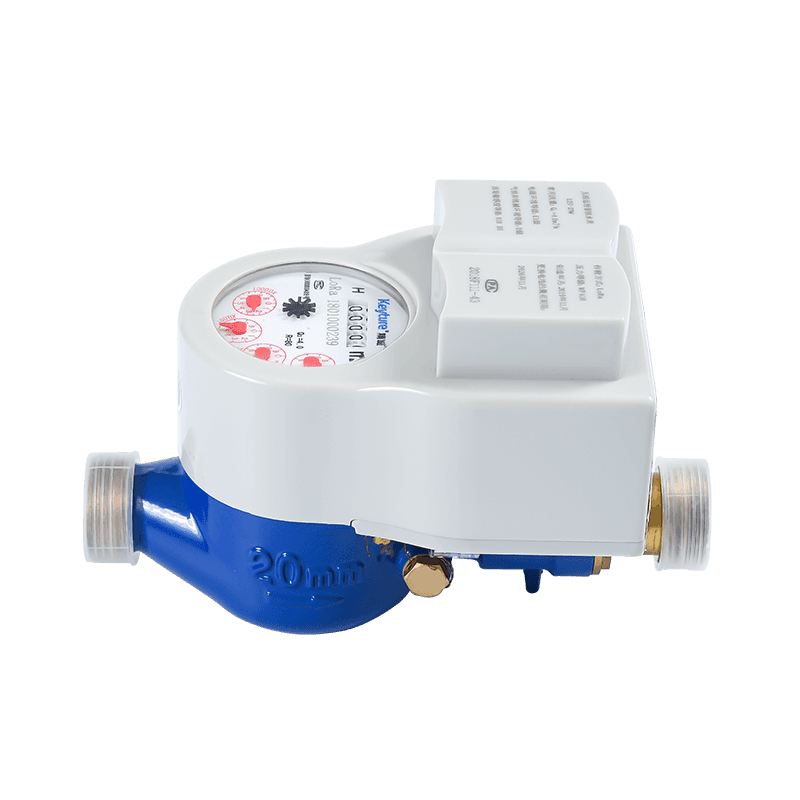

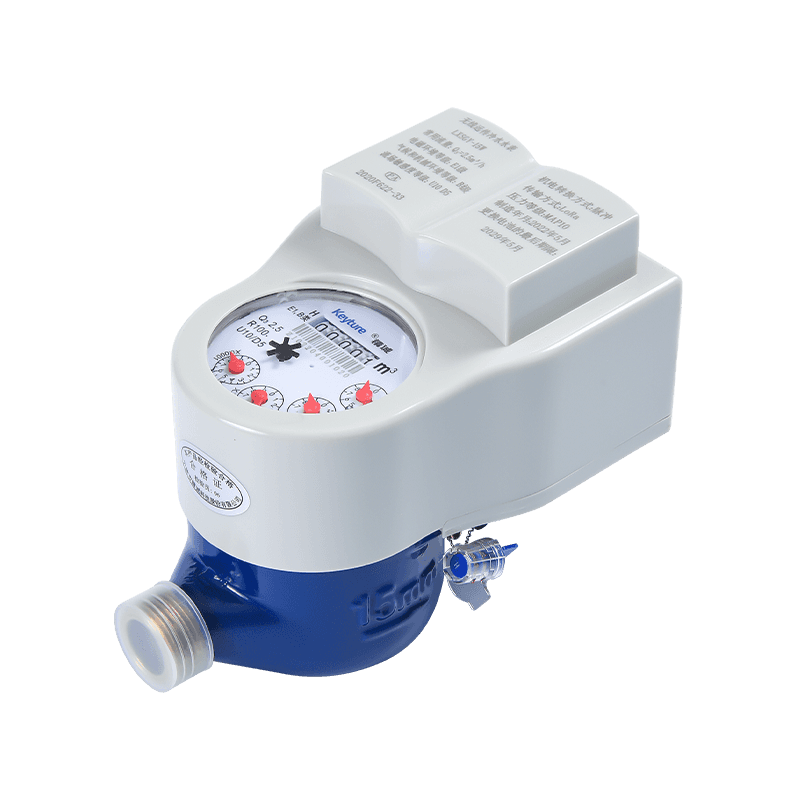

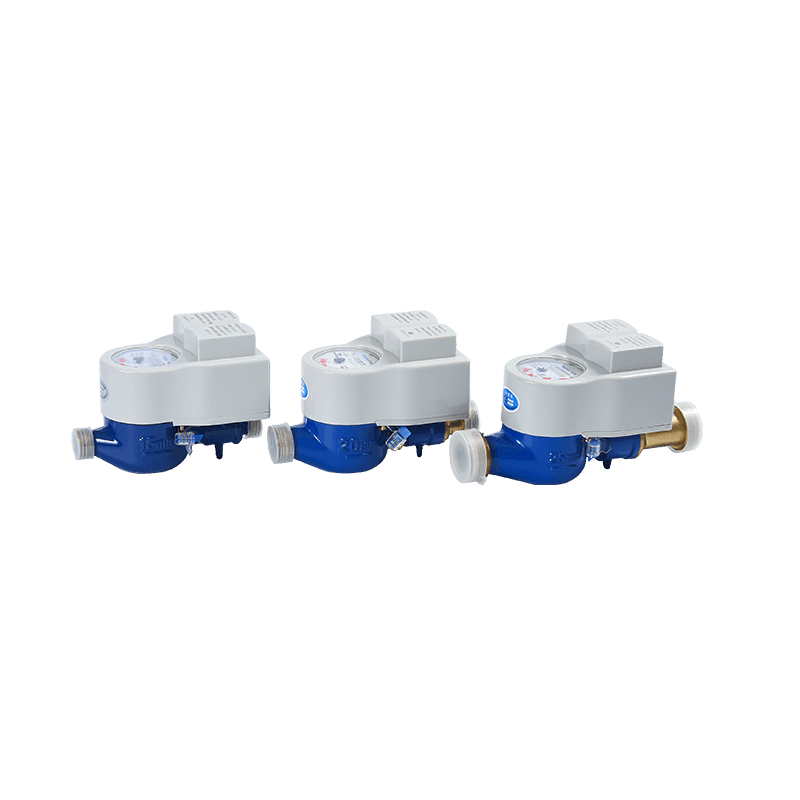

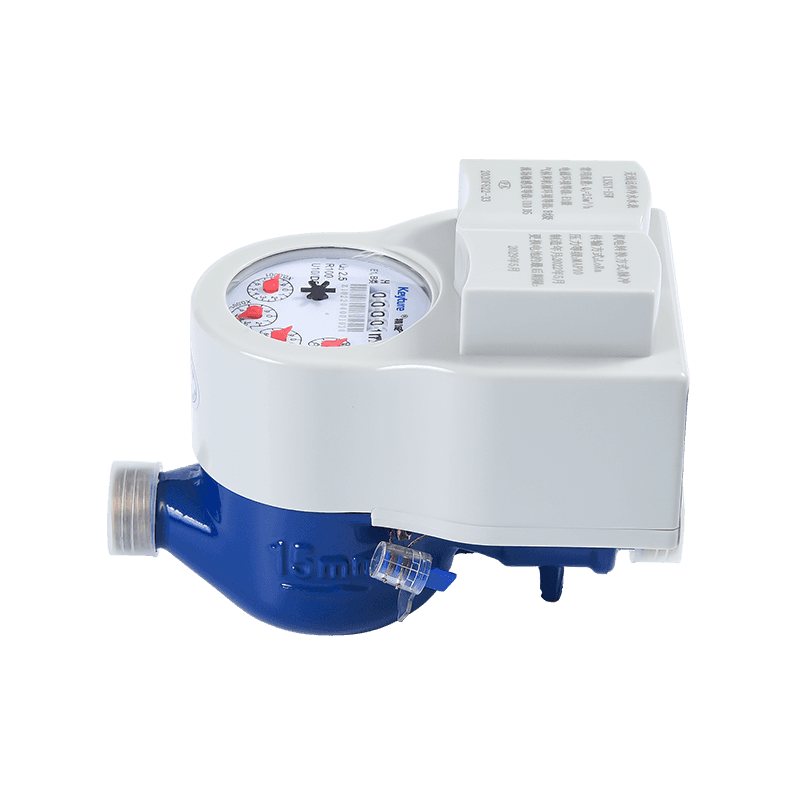

Ez a terméksorozat vezeték nélküli távoli vízmérők, amelyek a mechanikus részt elválasztják az intelligens modultól, és feltöltik a vízfogyasztást az NB \ lora interneten keresztül. Sárgaréz intelligens vízmérő vezeték nélküli távoli olvasás.
Leírás
1. Jellemzők
2. Elektronikus paraméter
DataComms | Statikus áram | Jelentés | Működési gyakoriság | Átadott teljesítmény | Kapjon érzékenységet |
Lora | 20 μA | Hall \ Reed kapcsoló | 470-510MHz | ≤20dbm | -136 1DBM |
NB-LOT | 10 μA | Hall \ Reed kapcsoló | B1, B2, B5, B8, NB-LOT | ≤23dbm | -131 1DBM |
3. fejvesztési görbe
4. Pontossági hiba görbe
5. Telepítési dimenzió
Tétel nem | LXSGW-15 | LXSGW-20 | LXSG-25 | |
L1 | mm | 260 | 295 | 345 |
L | mm | 165 | 190 | 225 |
H | mm | 130 | 130 | 130 |
W | mm | 100 | 100 | 100 |
Csatlakozási szál | D (mm) | G3/4 " | G1 " | G1-1/4 |
szakszervezetek nélkül kg | 1,1 kg | 1,3 kg | 1,5 kg | |
6. Fő műszaki paraméter
Modellszám | LXSGW-15 | LXSGW-20 | LXSGW-25 | ||||||||||||
Névleges átmérő (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
Arány q3/q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
Túlterhelés áramlási sebessége (Q4) [M³/H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
Állandó áramlási sebesség (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
Átmeneti áramlási sebesség (Q2) [m³/H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
Minimális áramlási sebesség (Q1) [M³/H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
Pontossági osztály | 2 | ||||||||||||||
Maximális megengedett hiba az alacsonyabb áramlási sebesség zónájához (MPEι) | ± 5% | ||||||||||||||
Maximális megengedett hiba a felső áramlási sebesség zónájához (MPEμ) | ± 2% olyan víz esetén, amelynek hőmérséklete ≤30 ℃ ± 3% olyan víz esetén, amelynek hőmérséklete > 30 ℃ | ||||||||||||||
Hőmérsékleti osztály | T30, T50 | ||||||||||||||
Víznyomásórák | 16. térkép | ||||||||||||||
Nyomásveszteség osztályok | △ P63 | ||||||||||||||
Jelzi a tartományt [m³] | 99 999 | ||||||||||||||
A | 0.00005 | ||||||||||||||
Jelölje az eszközt [m³] | |||||||||||||||
Áramlási profilérzékenységi osztályok | U10 D5 | ||||||||||||||
Orientációs korlátozás | Horizontal |
