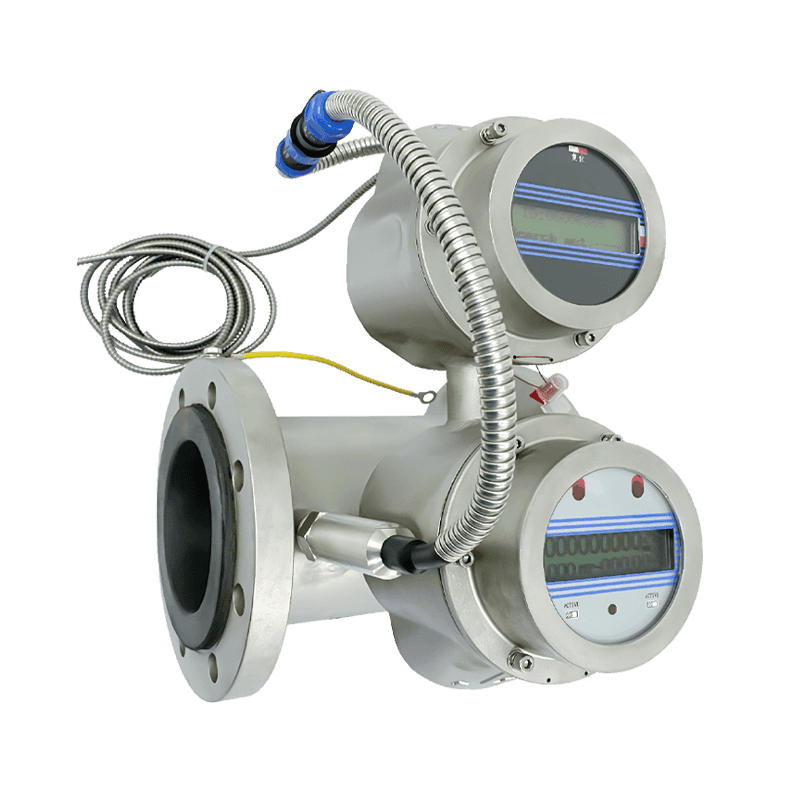

KM08-03
Leírás
1. Termékjellemzők:
2. Műszaki adatok:
| Víznyomás | 0,6mPa-1,6mpa |
| Q3/Q1 | 400/500/1000 |
| DN (mm) | DN40-DN500 |
| Mérési pontosság | 1 2 |
| Mérési tartomány | 0,001 ~ 10m/s |
| Környezeti hőmérséklet | -40 ~ 60 ℃ |
| Akkumulátor | 3,6 V -os lítium vagy 12VDC 3,6 V -os lítium |
| Építés | Önálló/split |
| Bélésanyag | HR gumi F4: PTFE |
| Karima és karosszéria | Rozsdamentes /szénacél |
| Kommunikációs felület | RS485, GSM, GPRS, NB-IOT, CAT. 1 |
| Áramlási profilérzékenységi osztályok | U0d0 |
| Kábel hossza | 5 méter |
| Nyomja meg a veszteséget | <= 10 kPa |
| Vízhőmérséklet | T30-T50 |
| Mérési időszak | 1 másodperc/idő ~ 15 másodperc/idő állítható idő |
| Mérési frekvencia | 5 -szer/1 másodpercig |
| Mérési irány | Pozitív és negatív kétirányú mérés |
| Bemeneti funkció | Nyomás, hőmérséklet |
| 0Perációs mód | Bluetooth, vezeték nélküli művelet (infravörös kézi operátor) |
| Vízálló | IP68 |
| Alkalmazás: vezetőképes folyadékhoz | vezetőképesség> 20 |

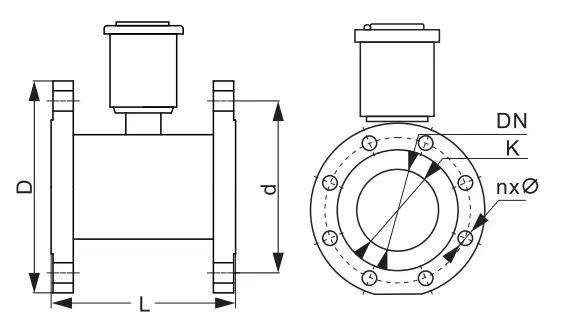

3. Telepítési dimenzió
| DN (mm) | MPA | Mérés (mm) | ||||
| L | D | K | Átmérőjű csavar (mm) | Qty a csavarhoz | ||
| 40 | 1,6/1.0 | 200 | 145 | 110 | M16 | 4 |
| 50 | 1,6/1.0 | 200 | 165 | 125 | M16 | 4 |
| 80 | 1,6/1.0 | 200/235 | 200 | 160 | M16 | 8 |
| 100 | 1,6/1.0 | 250 | 215 | 180 | M16 | 8 |
| 150 | 1,6/1.0 | 300 | 280 | 240 | M20 | 8 |
| 200 | 1,6/1.0 | 350 | 335 | 295 | M20 | 12 |
| 250 | 1,6/1.0 | 400 | 390 | 350 | M20 | 12 |
| 300 | 1,6/1.0 | 500 | 440 | 400 | M20 | 16 |
| 350 | 1,6/1.0 | 500 | 500 | 460 | M20 | 16 |
| 400 | 1,6/1.0 | 600 | 565 | 510 | M22 | 20 |
| 450 | 1,6/1.0 | 600 | 615 | 560 | M22 | 20 |
| 500 | 1,6/1.0 | 600 | 670 | 620 | M22 | 20 |
4.A műszaki adatok (standard: GB/T778-2018)
| R = 500 fokozat 1 | R = 1000 fokozat2 | ||||
| DN (CM) | Q3 (m3/h) | Q2 (m3/h) | Q1 (m3/h) | Q2 (m3/h) | Q1 (m3/h) |
| 40 | 25 | 0.08 | 0.05 | 0.04 | 0.025 |
| 50 | 40 | 0.128 | 0.08 | 0.064 | 0.04 |
| 65 | 63 | 0.2 | 0.125 | 0.101 | 0.063 |
| 80 | 100 | 0.32 | 0.2 | 0.16 | 0.1 |
| 100 | 160 | 0.512 | 0.32 | 0.256 | 0.16 |
| 125 | 250 | 0.8 | 0.5 | 0.4 | 0.25 |
| 150 | 400 | 1.28 | 0.8 | 0.64 | 0.4 |
| 200 | 630 | 2.015 | 1.26 | 1.008 | 0.63 |
| 250 | 1000 | 3.2 | 2 | 1.6 | 1 |
| 300 | 1600 | 5.12 | 3.2 | 2.56 | 1.6 |
