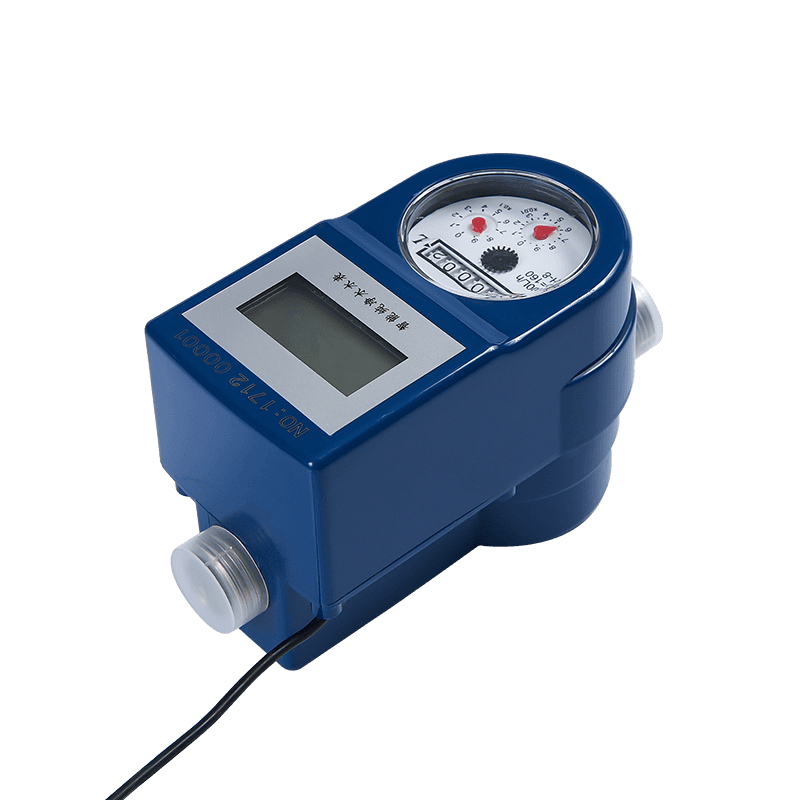

KM04-07
Háztartási vagy lakóegységekhez használják a csővezetéken átfolyó hideg víz fogyasztásának mérésére, megjegyzésére és fogyasztására. A fotoelektromos közvetlen olvasási modul segítségével az elektronikus mintavétel megvalósításához és az adatok feltöltéséhez az alapmérő számláló eszközhöz, a vízmérő mérési adatait valós időben lehet olvasni, és a mérési adatokat a vezetékes átviteli sebességváltó segítségével el lehet küldeni.
Leírás
1. Jellemzők
2. Elektronikus technika
| Működő feszültség | Üzemi hőmérséklet | Működő áram | kibocsátás |
| DC9-15V (RS-485)/DC24-36V (M-BUS) | -10 ~ 45 ℃ | ≤9Ma | RS-485, M-Bus |
3. fejvesztési görbe
4. Pontossági hiba görbe
5. Telepítési dimenzió
| Tétel nem | LXHS-8 | |
| L1 | mm | 205 |
| L | mm | 110 |
| H | mm | 92 |
| W | mm | 75 |
| Csatlakozási szál | D (mm) | G3/4 " |
| D (mm) | R1/2 | |
| Súly | szakszervezetekkel | 0,8 kg |
| kg | ||
| szakszervezetek nélkül | ||
| kg | ||
6. Fő műszaki paraméter
| Modellszám | LXHS-8 | ||
| Névleges átmérő (DN) [mm] | 8 | ||
| Arány q3/q1 | R160 | R200 | |
| Túlterhelés áramlási sebessége (Q4) [M³/H] | 1.25 | 1.25 | |
| Állandó áramlási sebesség (Q3) [m³/h] | 1 | 1 | |
| Átmeneti áramlási sebesség (Q2) [m³/H] | 0.01 | 0.008 | |
| Minimális áramlási sebesség (Q1) [M³/H] | 0.00625 | 0.005 | |
| Pontossági osztály | 2 | ||
| A maximális megengedett hiba a | ± 5% | ||
| Alacsonyabb áramlási zóna (MPEι) | |||
| Maximális megengedett hiba | ± 2% olyan víz esetén, amelynek hőmérséklete ≤30 ℃ | ||
| A felső áramlási zóna (MPEμ) | ± 3% olyan víz esetén, amelynek hőmérséklete > 30 ℃ | ||
| Hőmérsékleti osztály | T30, T50 | ||
| Víznyomásórák | 16. térkép | ||
| Nyomásveszteség osztályok | △ P63 | ||
| Jelzi a tartományt [m³] | 99 999 | ||
| A | 0.00005 | ||
| Jelölje az eszközt [m³] | |||
| Áramlási profilérzékenységi osztályok | U10, D5 | ||
| Orientációs korlátozás | Horizontal | ||
